듀얼레이스 조명 MTB6 LED 해상 튜브 라이트 IP66 IP69K IK10 고품질 부식성 물질 - PMMA, 폴리카보네이트 및 304/316 스테인리스 스틸로 만들어진 보호
MTB6 LED 해상 튜브 라이트는 고품질 비 경식 물질 - PMMA, 폴리카보네이트 및 304/316 스테인리스 스틸로 만들어져 IP66, IP69K 및 IK10 보호를 충족합니다.
요구사항
이 램프는 방수성이 있으며, 높은 탄력성, 부식 및 수류에 저항성 때문에 습도에 노출된 지역에서 작동하도록 설계되었습니다.

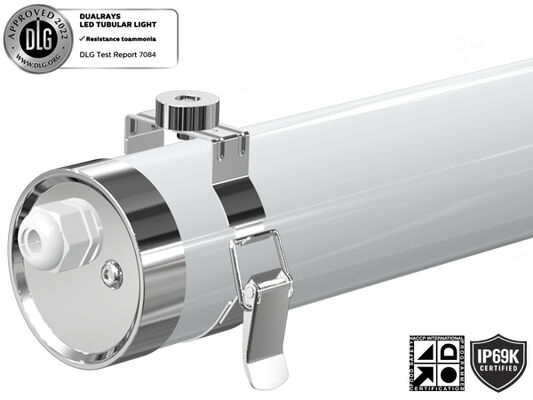

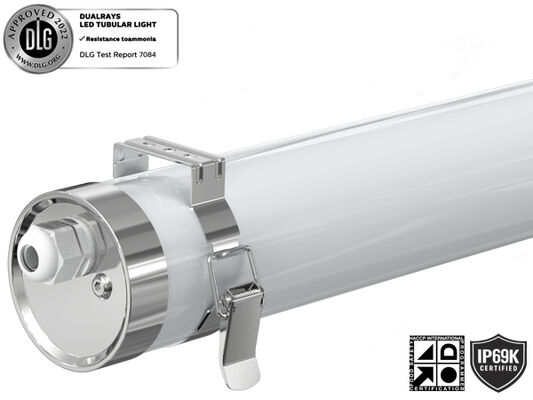

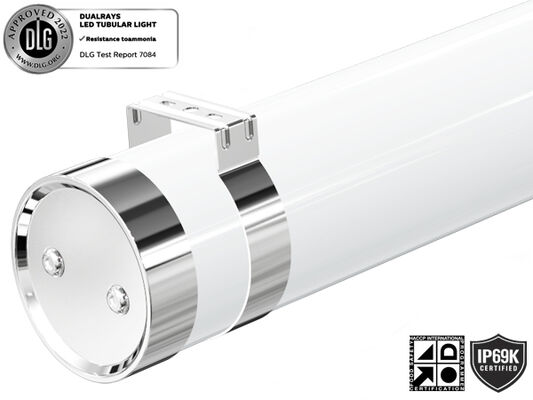

한쪽 끝에서 케이블 입구를 가지고, 그것은 두 개의 스프링 클립으로 고정됩니다. 이는 튜블의 두 끝에 쉽게 쪼개집니다.
램프는 금속 벽이나 천장에 각 5kg의 당기력을 수용할 수 있는 나사 또는 자기 받침대를 사용하여 어떤 위치에도 고정될 수 있습니다.

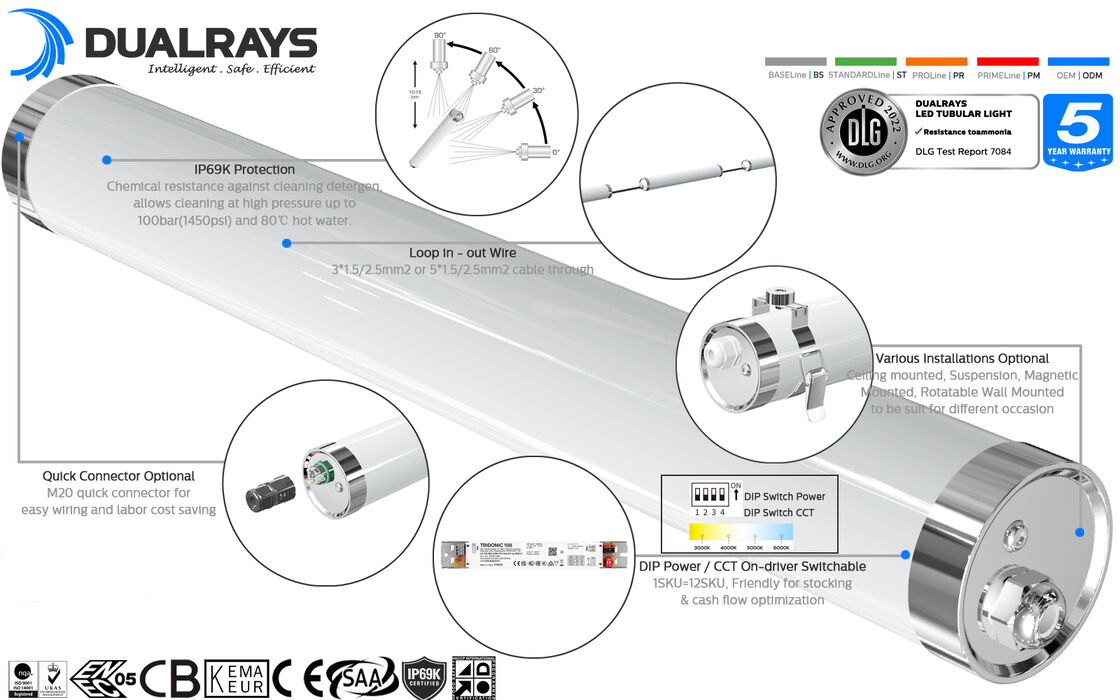

주요 특징 및 사양
- 높은 밝기 SAN'AN SMD2835 LED와 LIFUD/BOKE/AGT 높은 PF 깜빡임 없는 드라이버
- DIP 스위치 전력 조정 선택
- 100bar (1450psi) 와 80°C까지의 수압을 견딜 수 있습니다.
- IP69K PMMA IK06 암모니아/UV 및 PC IK10 항UV 보호
- 다중선 각도: 120°/200°/280°/360° 선택

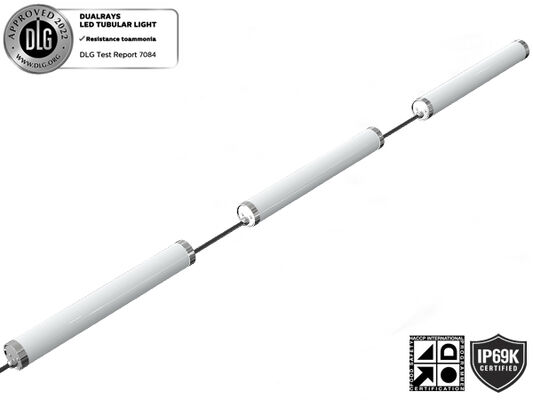

- 단일 또는 이중 배선 연결 가능 선택
- 다재다능한 설치: 서스펜션, 벽에 장착, 자석 기기
- 지능형 제어 옵션: 1-10V, DALI, 모션 센서, 낮 빛 센서, 지그비 및 비상
- 자외선 또는 자외선 방출이 없으며, 완전히 수은이 없습니다.
- L80/B10 @ 61,000시간 수명
- 특수 프로젝트용 사용자 정의 가능
사용 가능한 옵션
- 운전자: TRIDONIC / BOKE 비SELV 운전자
- 컨트롤 및 디밍: 1-10V, DALI, 모션 센서, 낮 빛 센서, 지그비 및 비상
- 빔 각도: 120°/200°/280°/360° 선택
- 설치: 서스펜션, 벽에 장착, 자기 받침대
- 재료: PC/PMMA 선택

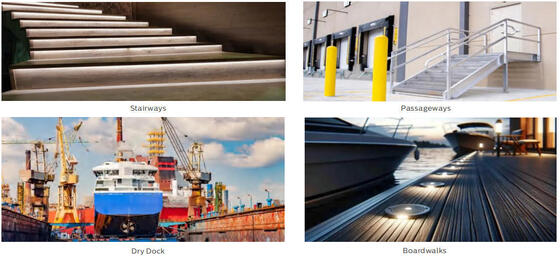

권장 응용 프로그램
- 도크
- 통로
- 계단
- 다른 습한 작업장
- 야외 및 실내 위치
기술 사양
일반 시스템
| 주택 재료 |
UNE-EN ISO 21305-1:2020 표준에 따라 추출된 PC/PMMA, UV 필터 조건 (IK10) |
| 디푸저 재료 |
UNE-EN ISO 21305-1:2020 표준에 따라 추출된 PC/PMMA, UV 필터 조건 (IK10) |
| 하우스 색상 |
흰색 (RAL9016), 다른 색상 선택 |
| 밀폐 가스켓 |
실리콘 폼 |
| LED 열분해 |
선반 없는 6063 AL 조명체, 선도 유체 없이. 높은 선도성을 통해 LED 모듈과 열 접촉을 보장하는 수동 컨벡션 분산 |
| 응축 방지 |
수분 방출을 보장하고 응축을 방지하고 IP 밀착성을 유지하기위한 압력 균형 밸브 |
| 끝내 |
전기 정전 분사 및 오븐에서 수블리메이션 |
| 추천 된 탑승 높이 |
2~8미터 |
| 유지보수 |
설치용 나선형 끝 뚜?? |
| 운전자 |
일정한 전류, 조명 장치에 내장되어, 전선화 |
| 디밍 컨트롤 |
ON-OFF 1~10V 디밍 DALI-2 메시 Zigbee Casambi |
| IP 등급 |
IP67 / IP69K |
| IK 등급 |
IK10 |
| 보호급 |
클래스 I |
| 반짝이는 와이어 |
850°C (30도 이하) |
| 배관샘 |
M20 케이블 글랜드 (나일론 또는 SS304/316 케이블 글랜드 선택) |
| 설치 |
천장에 장착되어 있습니다. 스펜션에 장착되어 있습니다. 자석에 장착되어 있습니다. |
| 스마트 함수 |
PIR 센서 마이크로파 센서 비상 상황 |
전기 시스템
| 횡단 유선 |
3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 전선을 선택적으로 연결합니다 |
| 주전압 |
220~240VAC/ 50/60Hz, 180-264VDC |
| 전력 요인 (PF) |
≥ 0.96 |
| 전체 하모닉 왜곡 (THD) |
<10% |
| 출력 유형 |
SELV가 아닌 것 (일립하지 않은 것) |
| 플리커 팩터 |
< 1% |
| 스트로보스코피 시력 측정 (SVM) |
<0.4 |
| 스트로보스코피 효과의 감지성 (Pst) |
< 1 |
| 터미널 연결 |

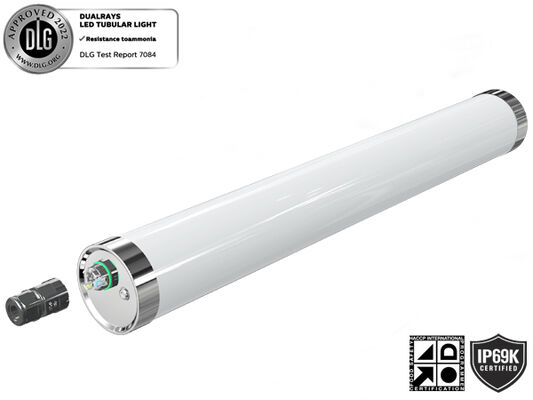

빠른 스크루톱 끝 뚜?? 을 쉽게 배선 |
| 조명 장치 전력 |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
사진 측정 시스템
| LED |
SMD2835 (1W) |
| CCT (연결된 색 온도) |
단일 CCT (3000K, 4000K, 5000K, 5700K, 6500K) |
| CRI (Colour Rendering Index) |
> 80Ra 표준 (> 90Ra 더 높은 CRI 사용 가능) |
| 광생물학적 안전성 |
RG0 (위험 면제) |
| EEC (에너지 효율계급) |
A++ |
| SDCM (색 일치의 표준 오차) |
< 5 (SDCM < 3 선택) |
| UGR (4H, 8H) |
24.9 (십자) 23.4 (상도) |
| 빔 각도 |
120도, 280도, 360도 선택 |
| 평균 조명 장치 사용 기간 |
611000시간 (L80B10) |
| e.o.l.에서 뤼멘 유지보수 |
>70% |
| 빛 의 효율성 |
130LPW (PROLine) |

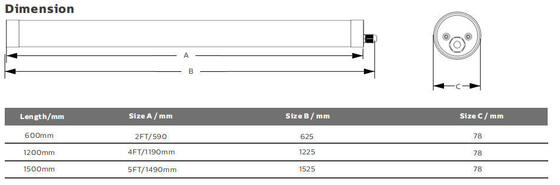

| 길이 |
2FT/600mm |
4FT/1200mm |
5FT/1500mm |
| 등급 전력 |
20W |
30W |
30W |
| 뤼멘 제공 @ 5000K, CRI>80 (PRO) |
2600ml |
3900ml |
3900ml |
| 뤼멘 제공 @ 5000K, CRI>80 (PRIME) |
3200ml |
4800ml |
4800ml |
운용 조건
| 작동 온도 / 습도 |
-20~+60°C (-4°F~140°F) / 5~85% RH, 응축되지 않은 |
| 저장 온도 / 습도 |
-40~+80°C (-40°F~176°F) / 5~85% RH, 응축되지 않은 |
| 평균 LED 사용 시간 L90B10 |
≥ 0.96 |
| 명목 수명 (Tp <70°C) |
최대 100000H |
| 운전자 MTBF |
500,000H, MIL-HDBK-217F ((25°C) |
| 진동 저항성 |
10~500Hz, 5G 12분 / 1주기, 72분 동안 기간. 각 X,Y,Z 축을 따라 |
| 음향 소음 |
<25dB (30cm 거리에, 정상 작동) |
| 보증금 |
5년 |
인증서
| 글로벌 인증서 |
ENEC CE RoHS D-마크 KEMA-KEUR 상장 SAA C-Tick RCM CB ETL/CETL 프리미엄 DLC |
| 안전 지침 |
EN 60598-1 -- EN 60598-2-3 -- EN 62493 -- |
| EMC 지침 |
EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 |
| 다른 지침 |
IEC 62262 -- EN 13032-4 -- EN 62717 -- EN 6272-1 -- EN 6272-2-1 -- EN 61643-11 |
* 빛 흐름 허용, 전력 허용 및 색 온도 허용 ±5%, 5000K 및 CRI> 80.
* EN ISO 17025:2005 규격 EN13032 규격 시리즈 및 LM-79 규격에 따라 검사된 조명 빔, 빛 강도 분포 및 빛 효율.
* 최신 제품 정보 및 일반 보증 조건은 우리의 웹 사이트 www.DUALRAYS.com에서 사용할 수 있습니다.
* 제품 데이터 시트에 표시된 개별 인덱스에 대한 빛 흐름과 힘에 대한 자세한 정보.
* LED 배닝으로 인해 값이 변경될 수 있습니다.
* 4000K/80Ra에 기초하여 Ta=25°C에 대한 데이터 셰이트의 매개 변수, 70Ra에서 10% 더 높은 효율
설치 방법
천장 장착
천장에 나사 구멍을 뚫고, 나사로 천장에 클립을 고정. 손으로 꽉 눌러 조명 장치.
정지
천장에 나사 구멍을 뚫고. 손으로 꽉 눌러 조명 장치에. 설치 및 천장과 클립에 장착 갈고리를 고정, 그리고 서스펜션 키트의 길이를 조정.
회전 가능한 천장 장착장
천장에 나사 구멍을 뚫고, 클립으로 조명 장치를 눌러, 요구에 따라 각도를 돌립니다.
자기 장착
구성 요소 패키지에서 2PCS 클립과 자기 고리를 꺼내. 손으로 단단히 자기 클립과 조명기에 클릭. 금속 (Fe, Ni,Co) 또는 필요에 따라 그 합금 물체의 표면.
연결 가능한 연결

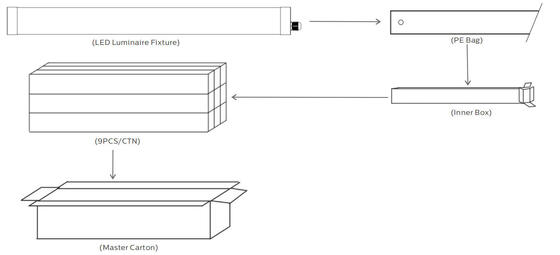

포장 사양
| 길이/mm |
내부 상자 |
외면 상자 |
QTY/CTN |
N.W. 단위 |
G.W/카튼 |
| 600 |
733x93x93mm |
748x294x304mm |
9PCS |
10.4kg |
130.2kg |
| 1200 |
1333x93x93mm |
1348x294x304mm |
9PCS |
2.1kg |
190.8kg |
| 1500 |
1633x93x93mm |
1648x294x304mm |
9PCS |
20.8kg |
260.4kg |
설치 및 안전 지침
- 전기 충격을 피하기 위해, 설치 전에 전원 공급을 끄고 있는지 확인
- 램프는 국가 전기 코드 및 해당 지역 코드에 따라 자격을 갖춘 전기사 또는 기술자가 설치하고 작동해야합니다.
- 램프의 배낭을 풀고 조심스럽게 검사하고, 손상된 경우를 보고하고, 운송 중에 어떤 부분이 손상된 경우 모든 포장 재료를 저장하십시오.
- 램프가 손상된 경우 사용하지 마십시오.
제조업체의 진술
국제 LED 조명 표준에 따르면DUALRAYS는 공식적으로 DUALRAYS LED Highbay Light (UFO Highbay) 시리즈 제품들이 실내 또는 반외부 중립 환경에만 적용될 수 있다고 주장합니다.. DUALRAYS는 제품에 대한 완전한 보증을 약속합니다. 높은/저온, 높은 습도, 높은 염분성, 높은 암모니아 등을 포함한 심각한 환경 응용.제조업체의 공식 확인 없이 허용되지 않습니다.어떤 잘못된 응용이 발생하면 보증 정책은 더 이상 보장되지 않습니다.
회사 능력
- 프로팀:>15년 경험, 자체 공장, >10명의 엔지니어 팀, 강력한 생산 능력과 QC 관리 시스템
- 신뢰성 있는 브랜드:유럽 고객과 안정적인 장기 협력, 더 나은 서비스를 위해 네덜란드에 창고
- DIALux 시뮬레이션:우리의 엔지니어링 팀은 귀하의 응용 프로그램 매개 변수에 기초한 시뮬레이션 서비스를 제공합니다
- 품질 기준:모든 LED 조명기는 CE, RoHS 표준을 준수하고 TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 인증
운송 정보
소규모 주문의 경우 익스프레스 배송이 권장됩니다. 대량 주문의 경우 바다 또는 기차 운송 (유럽 목적지) 은 가장 비용 효율적이지만 더 오래 걸립니다. 긴급 주문의 경우우리는 공항으로 항공 화물을 제안합니다. 그리고 우리의 운송 파트너가 당신의 문까지 배달합니다..
자주 묻는 질문
Q1: TB7 LED 튜버 라이트의 보증은 무엇입니까?
RE: 5 년 보증. 이 기간 동안 우리 쪽에서 품질 문제가 발생하면 운송 비용과 교체 비용을 부담합니다.
Q2: 어떤 지불 방법을 받아?
RE: 우리는 웨스턴 유니온, 페이팔, T / T, L / C를 포함한 여러 지불 방법을 허용합니다. 대용량 주문에 대한 표준 지불은 T / T입니다: 30% 사전, 배송 전에 70% 잔액. PI에서 제공 된 은행 정보.
Q3: CRI란 무엇인가요?
RE: CRI (Color Rendering Index) 는 빛 아래에서 색상이 얼마나 정확하게 나타나는지 나타냅니다. 더 높은 CRI는 더 높은 비용으로 더 나은 색상 정확성을 제공합니다. 표준 CRI는 >80Ra입니다.90Ra가 더 비싼 가격에 사용 가능.
Q4: 주택을 따로만 구매할 수 있나요?
RE: 우리는 단지 완전한 조명 장비를 공급하지만 SKD / CKD (Semi-Knocked Down/Completely Knocked Down) 옵션이 있습니다.
Q5: 우리 나라에 수입하기 위해 저렴한 배송 비용이 있습니까?
RE: 소규모 주문을 위해, 익스프레스 배송이 권장됩니다. 대량 주문을 위해, 바다 또는 기차 운송 (유럽 목적지) 는 가장 비용 효율적입니다. 긴급 주문을 위해,공항으로 항공 화물 + 배달 서비스가 제안됩니다.
Q6: 우리 자신의 시장 입지를 가지고 있다면 지원을 받을 수 있습니까?
RE: 귀하의 자세한 시장 요구 사항에 대해 저희에게 알려주십시오. 우리는 귀하를위한 최선의 솔루션을 찾기 위해 유용한 제안을 논의하고 제안 할 것입니다.
Q7: 어떤 디밍 기능이 사용 가능합니까?
RE: DALI, PIR, 1-10V 디밍 가능.
Q8: TB7 LED 튜버 램프의 응용 분야는 무엇입니까?
RE: 응용 분야는: 형광 NCF의 대체; 식품 가공 공장; 화학 시설; 동물 안정 창고; 자동차 세탁소; 야외 및 실내 위치.
