클릭 속도가 빠른 75W DIP 전환 가능 RM5 범용 LED 선형 개조 조명 모듈 기존 T5/T8 트렁킹 시스템을 3상 전환 가능 옵션으로 전환 가능, L1 /L2 /L3은 DIP 스위치로 변경 가능

제품 상세 정보:

원래 장소:	심천, 중국
브랜드 이름:	DUALRAYS/OEM/ODM/OBM Optional
인증:	CE,RoHS,LM79,LM80,TUV/GS,SAA,RCM,CB and D-Mark Available
모델 번호:	DR-RM075D-NN8XX-05WH-PEEUXX01
문서:	DUALRAYS LIGHTING Catalogue...26.pdf

결제 및 배송 조건:

최소 주문 수량:	9개
가격:	Please inquiry for latest price
포장 세부 사항:	Netural 패키지/OEM 및 ODM 패키지 사용 가능
배달 시간:	5-15 비즈니스 데이
지불 조건:	L/C, T/T, 웨스턴 유니온
공급 능력:	50,000PCS/월

접촉

상세 제품 설명

CCT:	3000K \| 4000K \| 5000K \| 5700K \|6500K 옵션 또는 3CCT	CRI:	> 80
수명:	>50000시간	주택:	EN755 표준에 따른 압출 알루미늄
주요 전압:	220~240VAC/ 50/60Hz, 180-264VDC	CCT(상관색온도):	3000K \| 4000K \| 5000K \| 5700K \|6500K 옵션 또는 3CCT
빔 각도:	30°/60°/90°/110°/더블 25°/25° L/25° R 옵션	권장 장착 높이:	2 - 12미터
강조하다:	75W DIP 스위치 조절 가능 LED 모듈 , RM5 유니버설 LED 리트로피트 모듈 , T5/T8 트렁킹 리모비트 LED 모듈

Click-fast 75W DIP 조절 가능 RM5 범용 LED 선형 개조 조명 모듈 기존 T5/T8 트렁킹 시스템을 3상 조절 가능 옵션으로 전환, L1/L2/L3는 DIP 스위치로 변경 가능

RM5 선형 개조 모듈은 레일 시스템의 기존 T5/T8 형광등을 교체하기 위해 개발되었습니다.
기존 형광등 조명 기구의 경우, 트렁크 레일의 원래 전선을 연결 해제하고 WAGO 커넥터를 통해 모듈 내부에 링크 가능한 통과 케이블이 설계되었습니다.
과거 25년간 설치된 거의 모든 트렁크 레일 시스템과 호환되며, 반사경 유무에 관계없이 기존 2 x 36w, 1 x 58w 및 2 x 58w T5/T8 형광등을 교체하는 완벽한 개조 솔루션입니다.
빠른 설치, 40초 이내 도구 없이 기존 트렁크 시스템으로 쉽게 교체 가능.
기존 트렁킹 시스템에 대한 물리적 수정은 필요 없으며, 플러그 앤 플레이 방식입니다.
주요 특징 및 사양

고휘도 SMD2835 LED 0.5W 75LM TRIDONIC/PHILIPS/BOKE 드라이버 (DIP 스위치 조절 가능);

과거 25년간 설치된 선도적인 트렁킹 시스템의 95%와 호환;
기존 2x36W, 1x58W 및 2x58W T5/T8 형광등 또는 LED 튜브 조명 (반사경 유무 관계없이)을 교체하는 이상적인 개조 솔루션;
30/60/90/110/이중 25/25L/25R, 120 (PC 커버 포함) 광학 옵션;
IP40/IK08 보호;
기존 트렁킹 시스템에 대한 물리적 수정은 필요 없음;
인건비 절감 및 이중 안전 보장을 위한 안전 체인 예약;
다양한 지능형 제어: 1-10V, DALI, 모션 센서, 일광 센서, Zigbee 및 비상등;
단상 (L/N/E) 또는 삼상 (L1/L2/L3/N/FG) 옵션;
권장 적용 분야
특수 프로젝트를 위한 맞춤 제작 가능;
사용 가능한 옵션

드라이버: TRIDONIC / PHILIPS / BOKE Non-SELV 드라이버

제어 및 디밍: 1-10V, DALI, 모션 센서, 일광 센서, Zigbee 및 비상등
빔 각도: 30/60/90/110/이중 25/25L/25R, 120 (PC 커버 포함) 광학 옵션
단상 (L/N/E) 또는 삼상 (L1/L2/L3/N/FG) 옵션;

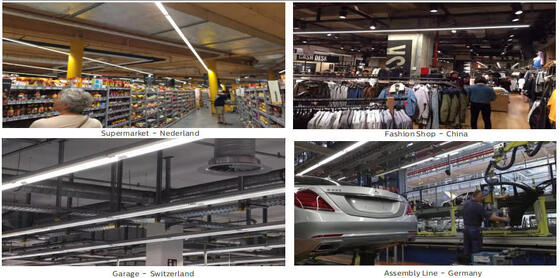

권장 적용 분야

대규모 소매점;

산업 홀;
창고 공간;
공장 홀;
기타 준산업용 애플리케이션;
기술 사양

일반 시스템

하우징 재질

EN755 표준에 따른 압출 알루미늄	디퓨저 재질
UNE-EN ISO 21305-1:2020 표준에 따른 압출 PC/PMMA, UV 필터 조건부 (IK10)	하우징 색상
흰색 (RAL9016), 기타 색상 옵션	그룹 제어
3상 조절 가능 옵션, L1/L2/L3는 DIP 스위치로 변경 가능	LED 열 방출
핀 없는 6063 AL 조명기구 본체를 통해, 전도성 유체 없이. 고전도성 무연 솔더 페이스트를 통한 LED 모듈과의 열 접촉을 보장하는 수동 대류 방열	램프 유형
교체 가능한 LED	광 출력
직접	권장 설치 높이
2 - 12 미터	유지보수
드라이버 / 렌즈 열림 / 나사로 닫힘	드라이버
DIP 스위치를 통해 조절 가능한 정전류, 조명기구에 내장, 사전 배선됨	디밍 제어
ON-OFF \| 1-10V 디밍 \| DALI-2 \| Mesh \| Zigbee \| Casambi	IP 등급
IP40	IK 등급
IK08	보호 등급
클래스 I	글로우 와이어
850°C (30초 미만)	케이블 인입구
H05RN-F 32.5mm2 \| H05RN-F 52.5mm2 (최대 단면적 4.0mm2)	설치
직접 교체	스마트 기능

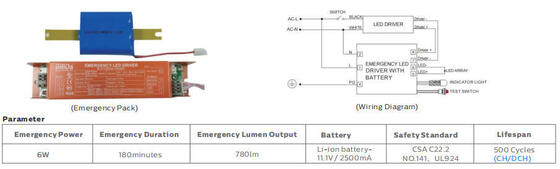

비상등	전기 시스템

스루 와이어링

3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 디밍 와이어 (기본)	주 전압
220~240VAC/ 50/60Hz, 180-264VDC	역률 (PF)
≥0.93	총 고조파 왜곡 (THD)
<10%	출력 유형
Non-SELV (비절연)	플리커 계수
<1%	스트로보스코픽 가시성 측정 (SVM)
<0.4	스트로보스코픽 효과 인지율 (Pst)
<1	단자 연결
루프 스루 배선 포함, 5/7극 WAGO 커넥터	조명기구 전력

B10A	B16A	C10A	C16A	75W
18	29	26	42	광도 측정 시스템

LED

SMD2835 (0.5W)	CCT (상관 색온도)
단일 CCT (3000K \| 4000K \| 5000K \| 5700K \| 6500K)	3가지 CCT 옵션 (3000-4000-5000K \| 3000-4500-6000K \| 4000-5000-6000K 선택 가능) CRI (연색 지수)
>80Ra (표준) (>90Ra 고 CRI 가능)	광생물학적 안전성
RG0 (위험 없음)	EEC (에너지 효율 등급)
A++	SDCM (색상 일치 표준 편차)
<5 (SDCM	<3 옵션)UGR (4H, 8H)
24.9 (가로) 23.4 (세로)	빔 각도
30° \| 60° \| 90° \| 120° \| 비대칭 25° L \| 비대칭 25° R \| 25° 이중	평균 조명기구 유효 수명
100,000시간 (L80B10)	수명 종료 시 광속 유지율
>70%	광효율
160LPW (PROLine) 옵션	제품

내부 상자	정격 전력
75W DIP (25~75W)	광속 @ 5000K, CRI>80 (PRO)
최대 12,000lm	작동 조건

작동 온도 / 습도

-20~ +50℃ (-4°F ~ 122°F) / 5~85% RH, 비응축	보관 온도 / 습도
-40~ +60℃ (-40°F ~ 140°F) / 5~85% RH, 비응축	평균 LED 유효 시간 L90B10
≥0.96	정격 공칭 수명 (Tp
<70℃)최대 100,000H	드라이버 MTBF
500,000H, MIL-HDBK-217F(25℃)	진동 저항
10~500Hz, 5G 12분 / 1주기, 72분 동안. 각 X, Y, Z 축 방향	음향 노이즈
<25dB (30cm 거리, 정상 작동)	보증
5년 (최대 7년까지 연장 가능)	인증

글로벌 인증

ENEC \| CE \| RoHS \| D-mark \| KEMA-KEUR 등재, SAA \| C-Tick \| RCM \| CB \| ETL/CETL \| DLC Premium	안전 지침
EN 60598-1 \| EN 60598-2-3 \| EN 62493 \| IEC 62471	EMC 지침
EN 55015 \| EN 61547 \| EN 61000-3-2 \| EN 61000-3-3 \| EN 61347-2-13 \| EN 61347-1 \| EN 62384	기타 지침
IEC 62262 \| EN 13032-4 \| EN 62717 \| EN 6272-1 \| EN6272-2-1 \| EN 61643-11	* 광속 허용 오차, 전력 허용 오차 및 색온도 허용 오차 ±5%, 5000K 및 CRI>80.

* 조명 빔, 광도 분포 및 광효율은 EN ISO 17025:2005 표준에 따라 EN13032 표준 시리즈 및 LM-79 표준에 맞춰 검사됩니다.
* 최신 제품 정보 및 일반 보증 조건은 당사 웹사이트 www.DUALRAYS.com에서 확인할 수 있습니다.
* 개별 지수에 대한 광속 및 전력에 대한 자세한 정보는 제품 데이터 시트에 표시됩니다.
* LED 빈닝으로 인해 값이 변경될 수 있습니다.
* 데이터 시트의 매개변수는 Ta=25℃ 기준이며, 4000K/80Ra 기준, 70Ra의 경우 10% 더 높은 효율.

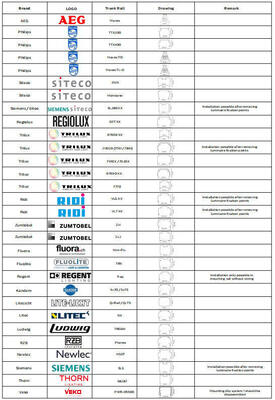

호환 시스템 목록

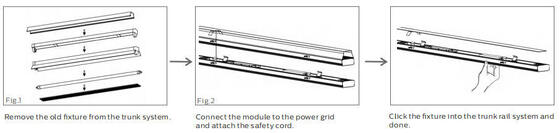

설치 방법

포장 사양

제품

내부 상자	외부 상자	카톤당 수량	단위 중량	카톤당 총 중량	선형 LED 개조 모듈
없음	1500x270x320mm	8개	2.3Kg	21.8Kg	설치 및 안전 지침

감전을 방지하기 위해 설치 전에 전원 공급 장치가 꺼져 있는지 확인하십시오.

램프는 국가 전기 규정 및 해당 지역 규정에 따라 자격을 갖춘 전기 기술자 또는 기술자가 설치하고 작동해야 합니다.
램프를 개봉하고 주의 깊게 검사하십시오. 손상이 있는 경우 보고하고 운송 중 손상된 부분이 있으면 모든 포장재를 보관하십시오.
램프가 손상된 경우 사용하지 마십시오!
제조업체 성명

국제 LED 조명기구 표준에 따라 DUALRAYS는 DUALRAYS LED 선형 조명 (선형 개조 모듈) 시리즈 제품이 실내 또는 반실외 중성 환경에만 적용되도록 공식적으로 주장합니다. DUALRAYS는 제품에 대해 완전한 보증을 약속합니다. 고온/저온, 고습, 고염도, 고암모니아 등 심각한 환경 적용은 제조업체의 공식 확인 없이는 허용되지 않습니다. 오용이 발생할 경우 보증 정책이 더 이상 보장되지 않습니다.

회사 역량

전문 팀:

>15년 경험, 자체 공장, >10명의 엔지니어 팀, 강력한 생산 능력 및 QC 관리 시스템신뢰할 수 있는 브랜드:
유럽 고객과의 안정적인 장기 협력 구축, 더 나은 서비스를 위한 네덜란드 창고DIALux 시뮬레이션:
당사의 엔지니어링 팀은 귀하의 애플리케이션 매개변수를 기반으로 시뮬레이션 서비스를 제공합니다.품질 표준:
모든 LED 조명기구는 TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 인증과 함께 CE, RoHS 표준을 준수합니다.배송 정보

소량 주문의 경우 특급 배송을 권장합니다. 대량 주문의 경우 해상 또는 기차 운송 (유럽 목적지)이 가장 비용 효율적이지만 시간이 더 오래 걸립니다. 긴급 주문의 경우 항공 화물로 공항까지 운송한 후 당사 배송 파트너가 문 앞까지 배송하는 것을 제안합니다.

자주 묻는 질문

Q1: TB7 LED 튜브 조명의 보증 기간은 어떻게 되나요?

RE: 5년 보증. 이 기간 동안 당사의 품질 문제가 발생하면 배송비와 교체 비용을 부담합니다.

Q2: 어떤 결제 방법을 사용하십니까?

RE: 웨스턴 유니온, 페이팔, T/T, L/C를 포함한 여러 결제 방법을 사용합니다. 대량 주문의 표준 결제는 T/T: 선불 30%, 선적 전 잔금 70%입니다. 은행 정보는 PI에 제공됩니다.

Q3: CRI란 무엇인가요?

RE: CRI (연색 지수)는 조명 아래에서 색상이 얼마나 정확하게 보이는지를 나타냅니다. CRI가 높을수록 색상 정확도가 높아지지만 비용이 더 많이 듭니다. 표준 CRI는 >80Ra이며, 90Ra는 더 높은 비용으로 이용 가능합니다.

Q4: 하우징만 따로 구매할 수 있나요?

RE: 완성된 조명기구만 공급하지만, SKD/CKD (반제품/완제품) 옵션도 가능합니다.

Q5: 우리나라로 수입하는 데 저렴한 배송비가 있나요?

RE: 소량 주문의 경우 특급 배송을 권장합니다. 대량 주문의 경우 해상 또는 기차 운송 (유럽 목적지)이 가장 비용 효율적입니다. 긴급 주문의 경우 항공 화물로 공항까지 운송한 후 배송 서비스를 이용하는 것이 좋습니다.

Q6: 자체 시장 포지션을 가지고 있다면 지원을 받을 수 있나요?

RE: 자세한 시장 요구 사항을 알려주십시오. 최상의 솔루션을 찾기 위해 논의하고 유용한 제안을 제시하겠습니다.

Q7: 어떤 디밍 기능이 사용 가능한가요?

RE: DALI, PIR, 1-10V 디밍이 가능합니다. 지능형 제어 옵션을 위한 내장형 일광 센서가 제공됩니다.

Q8: TB7 LED 튜브 조명의 적용 분야는 무엇인가요?

RE: 적용 분야는 다음과 같습니다: 형광등 NCF 교체; 식품 가공 공장; 화학 시설; 축사 창고; 세차장; 실내 및 실외 장소.
