| 원래 장소: | 심천, 중국 |
| 브랜드 이름: | DUALRAYS(OEM/ODM/OBM Available) |
| 인증: | CE,RoHS,LM79,LM80,TUV/GS,SAA,RCM,CB and D-Mark Available |
| 모델 번호: | DR-HB200DNN-8XX -BCP-DHGBX01 |
| 문서: | DUALRAYS HB4H LED High Bay ...pe.pdf |
| 최소 주문 수량: | 1PCS |
|---|---|
| 가격: | Negotiated |
| 포장 세부 사항: | Netural 패키지/OEM 및 ODM 패키지 사용 가능 |
| 배달 시간: | 5-15 비즈니스 데이 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 100,000pcs/월 |
| 보증: | 5년 | 역률: | >0.97 |
|---|---|---|---|
| CRI: | 표준의 경우 >80Ra(더 높은 CRI의 경우 >90Ra 사용 가능) | CCT/K: | 단일 CCT(3000K | 4000K | 5000K | 5700K |6500K) |
| 와트: | 100W 딥(60/80W/100W) 150W 딥(100W/120W/150W) 200W 딥(120W/150W/200W) | 빔 각도: | 60° | 90° | 120° 선택 사항 |
| 강조하다: | 높은 기둥의 홍수등,주도하는 경기장 투광 조명 |
||

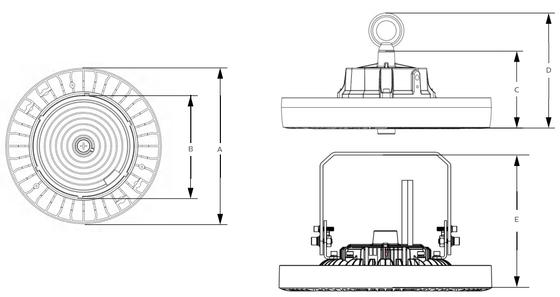

| 전력/W 크기 A / mm 크기 B / mm 크기 C / mm 크기 D / mm 크기 E / mm |
| 100 Φ280 Φ178 88 139 203 |
| 150 Φ280 Φ178 88 139 203 |
| 200 Φ280 Φ178 88 139 203 |
| 일반 시스템 |
| 하우징 재질: 고압 다이캐스트 ADC12 알루미늄 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 (UNE EN 1706 표준 준수) 분체 코팅 |
| 확산기 재질: 사출 PC (UNE-EN ISO 294-2:2019 표준 준수), UV 필터 조건부 (IK08) |
| 하우징 색상: 메탈릭 블랙 (RAL9017), 기타 색상 옵션 |
| 밀봉 개스킷: 실리콘 폼 |
| LED 열 방출: 핀 없는 ADC12 AL 조명기구 본체를 통한 방출, 전도성 유체 없음. 수동 대류 방출 고전도성 무연 솔더 페이스트를 통한 LED 모듈과의 열 접촉 보장 |

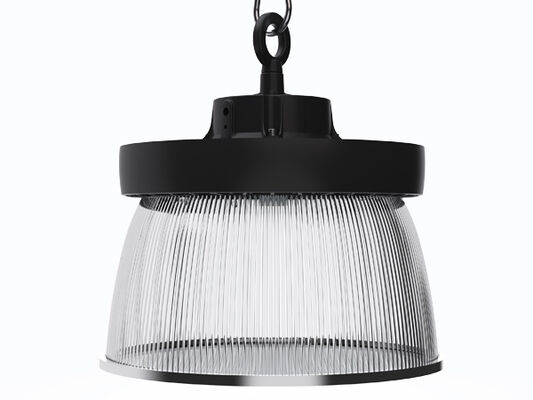

| 광학 시스템: 렌즈 광학, PC/알루미늄 반사경 옵션 |
| 마감: 폴리에스터 분체 도장, 정전기 스프레이 및 오븐 승화, 내식성 권장 설치 높이: 5 - 15 미터 |
| 유지보수: LED 교체 불가, 드라이버 교체 가능 |

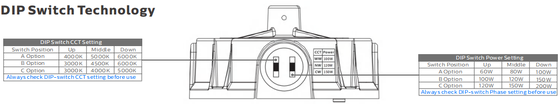

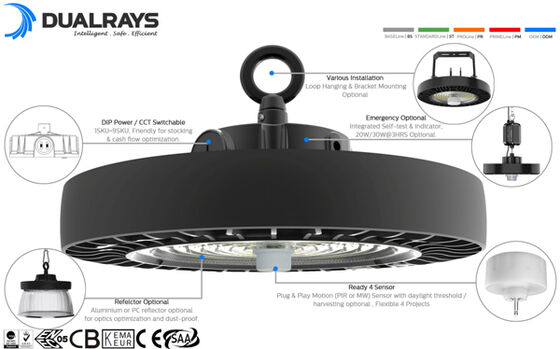

| 드라이버: DIP 스위치로 전력 조절 가능한 정전류, 조명기구 내장, 사전 배선 |
| 디밍 제어: ON-OFF | 1-10V 디밍 | DALI-2 | Zigbee |
| IP (방수 방진 등급): IP65 |
| IK (내충격 등급): IK08 |
| 보호 등급: Class Ⅰ |
| 내열선: 750°C (30초 이내) |
| 케이블 글랜드: 플라스틱 M20x1.5 – IP68 | 플라스틱 M25x1.5 – IP68 (옵션) |

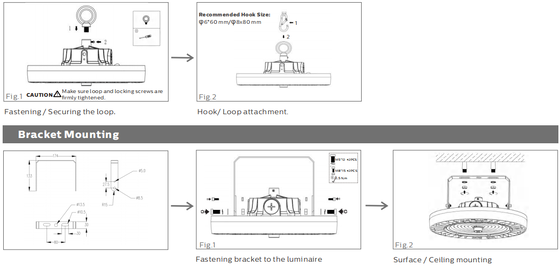

| 설치: 루프 걸이 | 브래킷 장착 |

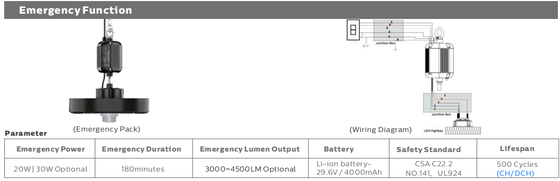

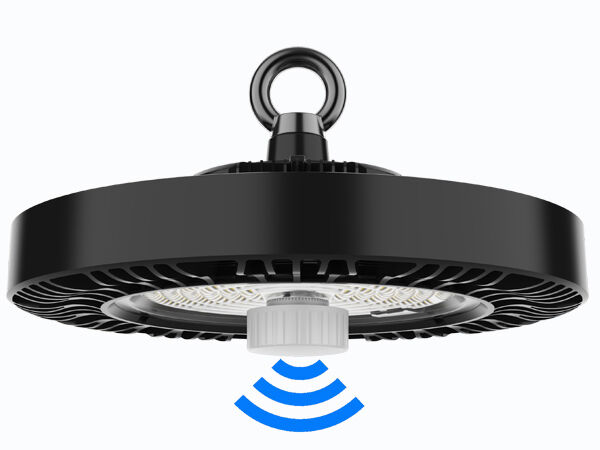

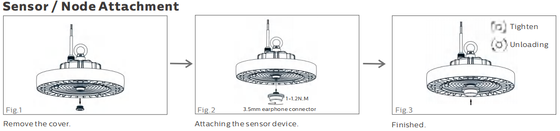

| 스마트 기능: 주광 감지 기능이 있는 PIR 센서 | 주광 감지 또는 주광 수확 기능이 있는 마이크로웨이브 센서 | 비상 기능 |
| 상향광 출력 비율: ULOR 0 하향광 출력 비율: DLOR 100% |
| 전기 시스템 |
| 전기 연결: 0.3m 3*1.0mm² 기본, 최대 3x2.5mm² + 2x1.5 mm² 디밍 와이어, 자유 종단, EU/AU/US 플러그 옵션으로 맞춤 길이 와이어 |
| 주 전압: 100~277VAC / 50/60Hz, 140-280VDC |
| 역률 (PF): ≥0.97 |
| 총 고조파 왜곡 (THD): <20% |
| 서지 보호: DM: 6kV, CM: 6kV, 기준 B |
| SPD (옵션): Type 2, 10kV 및 20kA 과도 서지 보호기. 서비스 수명 종료 시 더 효과적인 보호를 위한 퓨즈 단락기와 직렬 연결 |
| 출력 유형: 비 SELV (비절연) |
| 플리커 계수: <1% 플리커 효과 인지율 (Pst) <1 스트로보스코픽 가시성 측정 (SVM): <0.4 |
| 플리커 효과 인지율 (Pst): <1 |
| 조명기구 전력 B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| 모듈 (LSS 회로 차단기 사용) 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 광도 측정 시스템 |
| LED: SMD2835 (1W) |
| CCT (상관 색온도): 단일 CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| 삼색 옵션 (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K 선택 가능) |
| CRI (연색 지수): 표준 >80Ra (높은 CRI는 >90Ra 가능) |
|
광생물학적 안전: RG0 (위험 없음) 에너지 효율 등급 (EEC): A++ |
| SDCM (색상 일치 표준 편차): <5 (SDCM |
| <3 옵션) |
| UGR (4H, 8H): 33.9 (가로) |

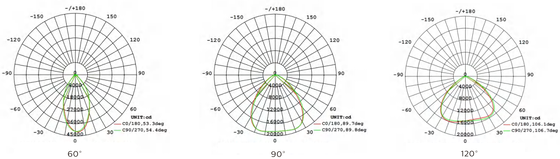

| 33.9 (세로)빔 각도: 60° | 90° | 120° 옵션 |
|
평균 조명기구 유효 수명: 61,000시간 (L80B10) 수명 종료 시 광속 유지율 >70% |
| 광효율: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) 옵션 |
| 정격 전력: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) 최대 15,000lm 최대 22,500lm 최대 30,000lm |
| 광속 |
| @ 5000K, CRI>80 (PRIME) 최대 17,000lm 최대 25,500lm 최대 34,000lm |
| (ULTRA) 최대 19,000lm 최대 28,500lm 최대 38,000lm |
|
작동 조건 작동 온도/습도: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, 비응축 |
| 보관 온도/습도: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, 비응축 |
| 평균 LED 유효 시간 L80B10: ≥100,000H |
| 정격 공칭 수명 (Tp |
| <70°C): 최대 100,000H |
| 드라이버 MTBF: 198,000H, MIL-HDBK-217F(25°C) |
| 내진동성: 10~500Hz, 5G 12분 / 1주기, 72분 동안 반복. 각 축(X, Y, Z) 방향으로음향 소음: <25dB (30cm 거리, 정상 작동) |
| 보증: 5년 (최대 7년까지 연장 가능) |
| 인증 |
| 글로벌 인증: ENEC | CE | RoHS | D-mark | KEMA-KEUR 등재, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| 안전 지침: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC 지침: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| 기타 지침: IEC 62262 | EN 13032-4 | EN 62471 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * 광속 허용 오차, 전력 허용 오차 및 색온도 허용 오차 ±5%, 5000K 및 CRI>80. |
| * 조명 빔, 광도 분포 및 광효율은 EN ISO 17025:2005 규정에 따라 EN13032 규격 시리즈 및 LM-79 규격에 맞춰 검사되었습니다. |
| * 최신 제품 정보 및 일반 보증 조건은 당사 웹사이트 www.DUALRAYS.com에서 확인할 수 있습니다. |

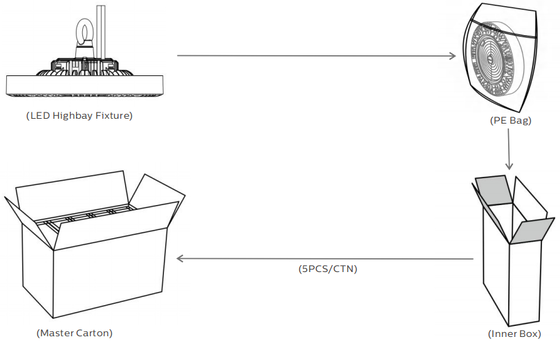

| 150 295x115x298mm 615x308x320mm 5개 2.6Kg 14.6Kg |
| 설치 전 아래 모든 지침을 읽어 주십시오: |
| * 감전을 방지하기 위해 설치 전에 전원 공급 장치가 꺼져 있는지 확인하십시오. |
| * 램프는 국가 전기 규정 및 해당 지역 규정에 따라 자격을 갖춘 전기 기술자 또는 기술자가 설치하고 작동해야 합니다. |
DIALux 시뮬레이션 제공: 거리, 높이, 너비 등 애플리케이션 매개변수를 보내주시면 엔지니어 팀이 귀하의 요구에 따라 시뮬레이션을 수행하고 최적의 제품을 추천해 드립니다.
배송:모든 LED 조명기구는 CE, RoHS 표준을 준수합니다. 주요 제품은 TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 등재.
배송:참고: 소량 주문의 경우 특송이 가장 좋습니다. 대량 주문의 경우 바다 또는 기차 (유럽 목적지)로 운송하는 것이 가장 좋지만 시간이 많이 걸립니다. 긴급 주문의 경우 항공으로 공항까지 운송하고 당사 운송 파트너가 문까지 배송하는 것을 제안합니다.
Q1: HB4H 고천장등의 보증 기간은 어떻게 되나요?
답변: 5년 보증. 이 기간 동안 당사 측의 품질 문제가 발생하면 배송비와 교체 비용을 부담하겠습니다.Q2: 어떤 결제 방법을 수락할 수 있나요?답변: 전 세계 고객에게 더 유연하고 편리한 결제를 위해 다양한 결제 경로를 수락할 수 있습니다. 웨스턴 유니온, 페이팔, T/T, L/C. 하지만 일반적으로 대량 주문의 표준 결제 방법은 T/T이며, 선불 30% T/T, 선적 전 70% 잔금입니다. 은행 정보는 PI에 기재되어 있습니다.
