| 원래 장소: | 중국 선전 |
| 브랜드 이름: | DUALRAYS/OEM/ODM/OBM Optional |
| 인증: | CE,RoHS,LM79,LM80,TUV/GS,SAA,RCM,CB and D-Mark Available |
| 모델 번호: | DR-HB150DNN-8XX-BCP-CGBX03 |
| 문서: | DUALRAYS LIGHTING Catalogue...26.pdf |
| 최소 주문 수량: | 1PCS |
|---|---|
| 가격: | Please inquiry for the latest price |
| 포장 세부 사항: | DUALRAYS/OEM/ODM/OBM 패키지 옵션 |
| 배달 시간: | 영업일 기준 5-15일 |
| 지불 조건: | T/T, L/C, 페이팔 |
| 공급 능력: | 100,000pcs/월 |
| 정격 출력: | 100W 딥(60/80W/100W) 150W 딥(100W/120W/150W) 200W 딥(120W/150W/200W) | 등기구 효율: | 150LPW(프로라인) | 170LPW(프라임라인) | 190LPW(ULTRALine) 옵션 |
|---|---|---|---|
| 하우징 색상: | 메탈릭 블랙(RAL9017), 기타 색상 선택 가능 | 역률: | PF>0.96 |
| 보증: | 5년 | LED 드라이버: | SOSEN/Meanwell/필립스 선택 |
| 강조하다: | 100W LED 경기장 투광 조명,20KV LED 경기장 투광 조명,축구 디스플레이 Led 스포츠 투광 조명 |
||

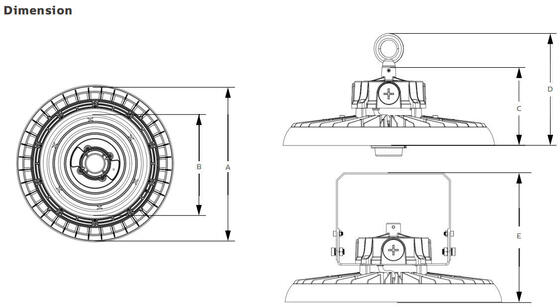

| 전력/W 크기 A / mm 크기 B / mm 크기 C / mm 크기 D / mm 크기 E / mm |
| 100 Φ250 Φ184 119 166.5 197 |
| 150 Φ290 Φ226 119 166.5 197 |
| 200 Φ330 Φ265 119 166.5 197 |
| 일반 시스템 |
| 하우징 재질: 고압 다이캐스트 ADC12 알루미늄 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 (UNE EN 1706 표준 준수) 분체 코팅 |
| 확산기 재질: 사출 PC (UNE-EN ISO 294-2:2019 표준 준수), UV 필터 조건부 (IK08) |
| 하우징 색상: 메탈릭 블랙 (RAL9017), 기타 색상 선택 가능 |
| 밀봉 개스킷: 실리콘 폼 |
| LED 열 방출: 핀 없는 ADC12 AL 조명기구 본체를 통한 방열, 전도성 유체 없음. 고전도성 무연 솔더 페이스트를 통한 LED 모듈과의 열 접촉을 보장하는 수동 대류 방열 |
| 광학 시스템: 렌즈 광학, PC/알루미늄 반사경 선택 가능 |
| 마감: 폴리에스터 분체 도장, 정전기 스프레이 및 오븐 승화 처리, 내 부식성 |
| 권장 설치 높이: 5 - 15미터 |
| 유지보수: LED 교체 불가, 드라이버 교체 가능 |

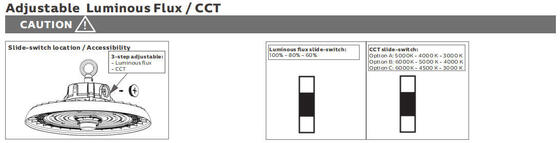

| 드라이버: DIP 스위치로 전력 조절 가능한 정전류, 조명기구 내장, 사전 배선됨 |
| 디밍 제어: ON-OFF | 1-10V 디밍 | DALI-2 | Zigbee |
| IP (방수 방진 등급): IP65 |
| IK (내충격 등급): IK08 |
| 보호 등급: Class I |
| 글로우 와이어: 750°C (30초 이내) |
| 케이블 글랜드: 플라스틱 M20x1.5 – IP68 | 플라스틱 M25x1.5 – IP68 (선택 사항) |

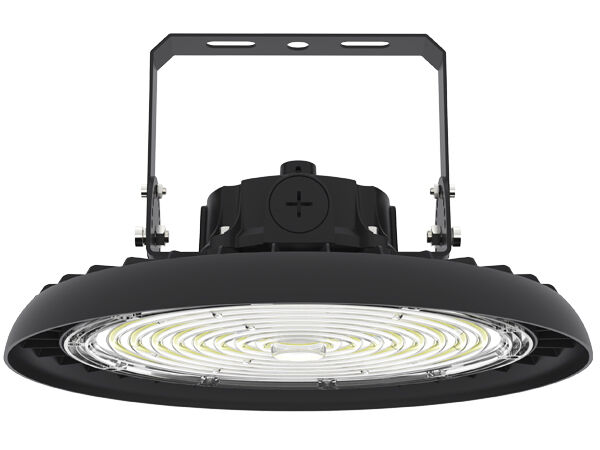

| 설치: 루프 걸이 | 브래킷 장착 |

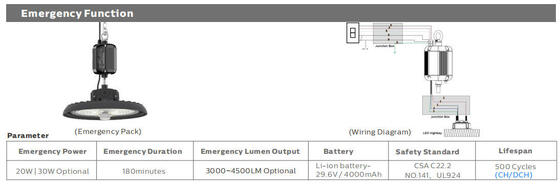

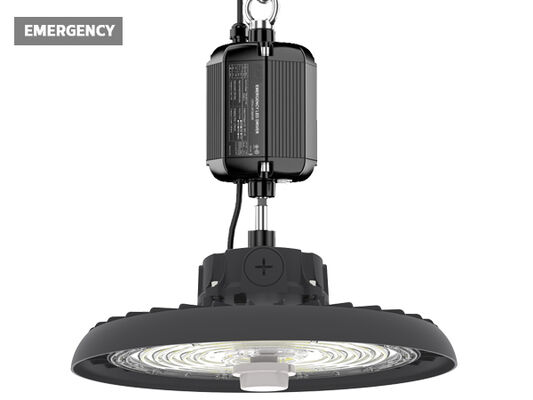

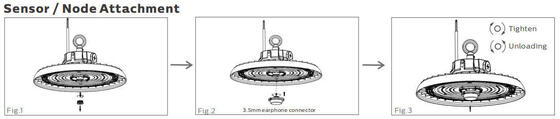

| 스마트 기능: 주광 감지 기능이 있는 PIR 센서 | 주광 감지 또는 주광 수확 기능이 있는 마이크로웨이브 센서 | 비상등 |
| 상향광 출력 비율: ULOR 0 |
| 하향광 출력 비율: DLOR 100% |
| 전기 시스템 |
| 전기 연결: 기본 0.3m 3*1.0mm2, 최대 3x2.5mm2 + 2x1.5 mm2 디밍 와이어, 자유 종단 와이어, EU/AU/US 플러그 옵션으로 맞춤 길이 와이어 |
| 주 전압: 100~277VAC/ 50/60Hz, 140-280VDC |
| 역률 (PF): ≥0.97 |
| 총 고조파 왜곡 (THD): <20% |
| 서지 보호: DM: 6kV, CM: 6kV, 기준 B |
| SPD (선택 사항): Type 2, 10kV 및 20kA 과도 서지 보호기. 서비스 수명 종료 시 더 효과적인 보호를 위한 퓨즈 차단기와 직렬 연결 |
| 출력 유형: 비 SELV (비절연) |
| 플리커 계수: <1% 플리커 효과 인지율 (Pst) <1 |
| 스트로보스코픽 가시성 측정 (SVM): <0.4 |
| 플리커 효과 인지율 (Pst): <1 |
| 조명기구 전력 B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| LSS 회로 차단기 모듈 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 광도 측정 시스템 |
| LED: SMD2835 (1W) |
|
CCT (상관 색온도): 단일 CCT (3000K | 4000K | 5000K | 5700K | 6500K) 3가지 CCT 선택 가능 (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K) |
| CRI (연색 지수): 표준 >80Ra (높은 CRI는 >90Ra 가능) |
| 광생물학적 안전: RG0 (위험 없음) |
| EEC (에너지 효율 등급): A++ |
| SDCM (색상 일치 표준 편차): <5 (SDCM<3 선택 사항) |
|
UGR (4H, 8H): 33.9 (가로) 33.9 (세로) |
| 빔 각도: 60° | 90° | 120° 선택 가능 |
| 평균 조명기구 유효 수명: 56,000시간 (L80B10) |
| 수명 종료 시 광속 유지율 >70% |
| 광효율: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) 선택 가능 |
| 정격 전력: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) 최대 15,000lm 최대 22,500lm 최대 30,000lm |
|
광속 @ 5000K, CRI>80 (PRIME) 최대 17,000lm 최대 25,500lm 최대 34,000lm |
| (ULTRA) 최대 19,000lm 최대 28,500lm 최대 38,000lm |
| 작동 조건 |
| 작동 온도/습도: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, 비응축 |
| 보관 온도/습도: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, 비응축 |
| 평균 LED 유효 시간 L80B10: ≥100,000H |
| 정격 공칭 수명 (Tp<70°C): 최대 100,000H |
| 드라이버 MTBF: 198,000H, MIL-HDBK-217F(25°C) |
| 내진동성: 10~500Hz, 5G 12분/1사이클, 72분 주기. 각 X, Y, Z 축 방향 |
| 음향 노이즈: <25dB (30cm 거리, 정상 작동) |
| 보증: 5년 (최대 7년까지 연장 가능) |
| 인증 |
| 글로벌 인증: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| 안전 규격: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC 규격: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| 기타 규격: IEC 62262 | EN 13032-4 | EN 62471 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |

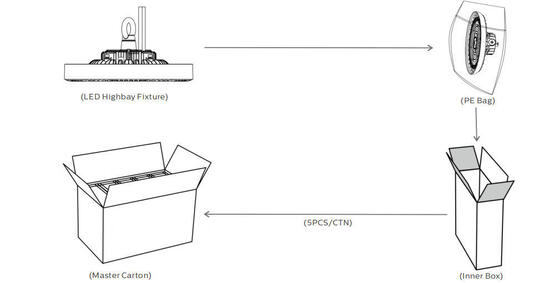

| 전력/W 내부 상자 외부 상자 수량/CTN 단위 N.W G.W/상자 |
| 100 260x260x150mm 790x273x282mm 5개 2.3Kg 14.2Kg |
| 150 300x300x150mm 790x313x322mm 5개 2.5Kg 14.6Kg |
| 150 350x350x150mm 790x363x372mm 5개 2.8Kg 15.2Kg |
* 신뢰할 수 있는 브랜드: 유럽 고객과 안정적이고 장기적인 협력 관계 구축, 높은 평가와 신뢰 획득, 네덜란드에 창고를 두어 더 나은 서비스 제공;
* DIALux 시뮬레이션 제공: 애플리케이션 매개변수(거리, 높이, 너비 등)를 보내주시면 엔지니어 팀이 귀하의 요구에 따라 시뮬레이션을 수행하고 최적의 제품을 추천해 드립니다.
* 모든 LED 조명기구는 CE, RoHS 표준을 준수합니다. 주요 제품에 대해 TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 인증 획득.
배송:
참고: 소량 주문의 경우 특급 배송이 가장 좋습니다. 대량 주문의 경우 바다 또는 기차 (유럽 목적지)로 배송하는 것이 가장 좋지만 시간이 오래 걸립니다. 긴급 주문의 경우 항공으로 공항까지 배송한 후 당사 운송 파트너가 문 앞까지 배송하는 것을 권장합니다.Q1: HB4H 하이베이 라이트의 보증 기간은 어떻게 되나요?
DUALRAYS LED 조명기구를 사용해 주셔서 감사합니다. 당사는 모든 제품의 설계 및 포장에서 품질 우선을 마케팅 철학으로 삼고 있으며, 모든 제품은 전문가에 의해 테스트되고 엄격한 품질 표준을 준수함을 공식적으로 선언합니다. 당사는 고객을 지원하는 전문적인 애프터 서비스 팀을 보유하고 있으며, 보증 기간 내에 제품 자체의 품질로 인한 품질 문제가 발견되면 언제든지 당사에 연락할 수 있습니다. QC 부서에서 확인되면 즉시 무료로 제품을 교환하거나 유지보수해 드립니다. Shenzhen Dualrays Optoelectronics Co., LIMITED.는 진심으로 여러분을 섬길 것입니다!
