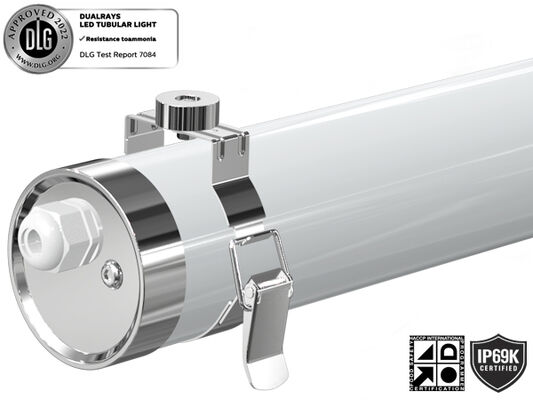

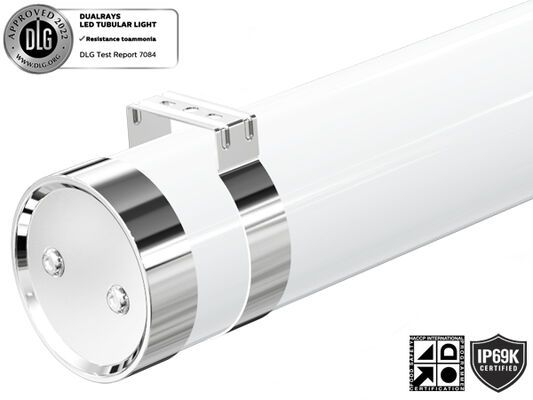

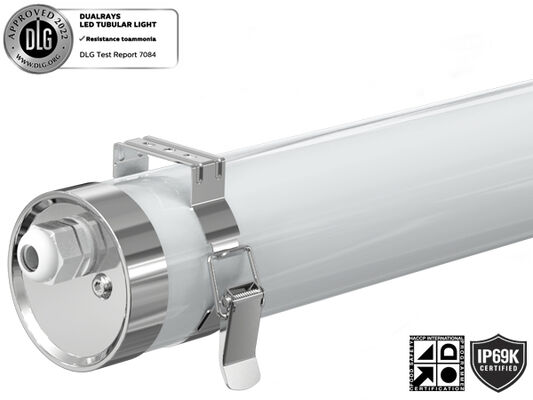

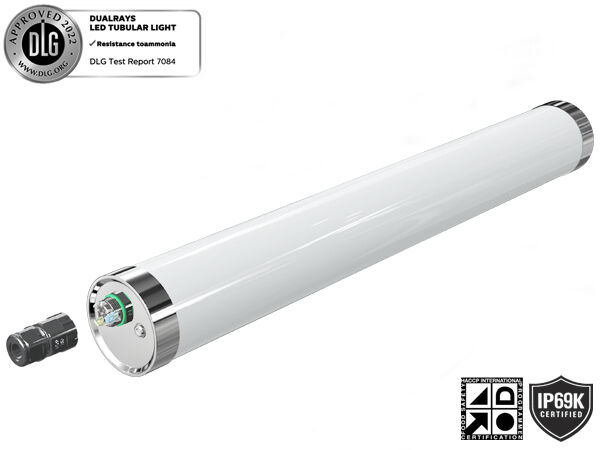

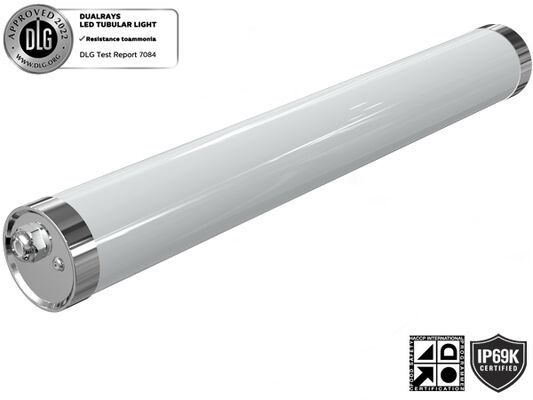

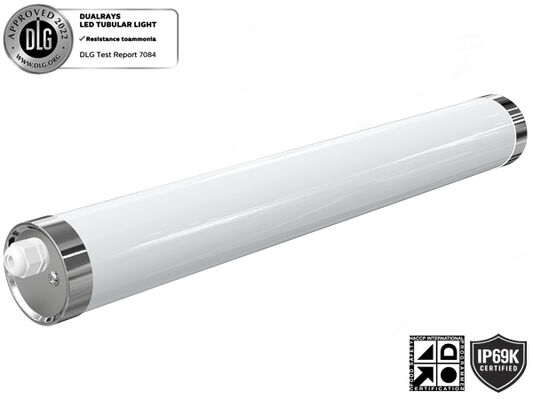

TB6 LED 튜브형 조명 - 산업 등급 IP69K IK10 보호
TB6 LED 튜브형 조명은 극한의 환경 조건을 견딜 수 있도록 설계되었으며, 가혹하고 화학적으로 까다로운 환경에서 안정적으로 작동합니다. 프리미엄 소재와 견고한 디자인으로 제작된 이 조명 기구는 암모니아, 황 오염 및 다양한 화학 물질에 대한 탁월한 저항력을 제공하며 대부분의 소독제 및 세척제를 견딜 수 있습니다.
완전한 방진 및 고압 세척 기능을 위한 IP69K 인증과 암모니아 환경 내구성을 위한 DLG 인증을 특징으로 하는 이 조명은 농업 분야에 이상적입니다. 또한 전기 도금 공장, 타이어 제조 시설, 보관 구역 및 화학 물질 농도가 높은 장소를 포함한 까다로운 산업 환경에서 안전한 조명을 제공합니다. UV 저항성 소재는 안정적인 실외 성능을 보장합니다.
주요 기능 및 사양
- LIFUD/BOKE/AGT 고 PF 플리커 프리 드라이버가 장착된 고휘도 SAN'AN SMD2835 LED
- DIP 스위치 전원 조절 옵션
- 100bar(1450psi)의 수압과 최대 80°C의 온도 견딤
- IP69K PMMA IK06 항암모니아/UV 및 PC IK10 항UV 보호
- 다중 빔 각도: 120°/200°/280°/360° 옵션
- 단일 또는 이중 배선 연결 가능 옵션
- 다양한 설치: 서스펜션, 벽면 장착, 마그네틱 홀더
- 지능형 제어 옵션: 1-10V, DALI, 모션 센서, 주광 센서, Zigbee 및 비상
- UV 또는 IR 방출 없음, 수은 완전 무함유
- L80/B10 @ 61,000시간 수명
- 특수 프로젝트를 위한 맞춤화 가능
사용 가능한 옵션
- 드라이버: TRIDONIC / BOKE 비 SELV 드라이버
- 제어 및 디밍: 1-10V, DALI, 모션 센서, 주광 센서, Zigbee 및 비상
- 빔 각도: 120°/200°/280°/360° 옵션
- 설치: 서스펜션, 벽면 장착, 마그네틱 홀더
- 재질: PC/PMMA 옵션
권장 적용 분야
- 형광 NCF 조명 교체
- 식품 가공 공장
- 화학 시설
- 동물 축사 창고
- 세차 시설
- 실외 및 실내 위치
기술 사양
일반 시스템
| 하우징 재질 |
UNE-EN ISO 21305-1:2020 표준에 따른 압출 PC/PMMA, UV 필터 조건부(IK10) |
| 디퓨저 재질 |
UNE-EN ISO 21305-1:2020 표준에 따른 압출 PC/PMMA, UV 필터 조건부(IK10) |
| 하우징 색상 |
흰색(RAL9016), 기타 색상 옵션 |
| 밀봉 개스킷 |
실리콘 폼 |
| LED 열 방산 |
핀이 없는 6063 AL 조명기구 본체를 통해, 전도성 유체 없음. 고전도성 무연 솔더 페이스트를 통해 LED 모듈과 열 접촉을 보장하는 수동 대류 방산 |
| 결로 방지 |
습기 배출, 결로 방지 및 IP 기밀 유지를 위한 압력 균형 밸브 |
| 마감 |
전기적으로 분무 및 오븐에서 승화. 부식 방지 |
| 권장 장착 높이 |
2 - 8미터 |
| 유지보수 |
설치를 위한 나사가 있는 엔드 캡 |
| 드라이버 |
정전류, 조명기구에 내장, 사전 배선 |
| 디밍 제어 |
ON-OFF | 1-10V 디밍 | DALI-2 | 메쉬 | Zigbee | Casambi |
| IP 등급 |
IP67 / IP69K |
| IK 등급 |
IK10 |
| 보호 등급 |
클래스 I |
| 글로우 와이어 |
850°C(30초 미만) |
| 케이블 글랜드 |
M20 케이블 글랜드(나일론 또는 SS304/316 케이블 글랜드 옵션) |
| 설치 |
천장 장착 | 서스펜션 | 마그네틱 장착 | 회전 가능한 벽면 장착 |
| 스마트 기능 |

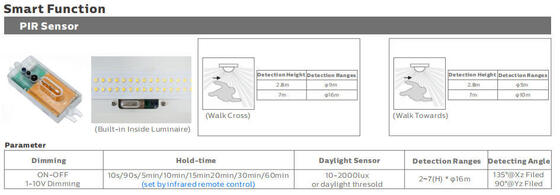

PIR 센서 | 마이크로파 센서 | 비상 |
전기 시스템
| 관통 배선 |
3*1.5mm² | 5*1.5mm² | 3*2.5mm² | 5*2.5mm² 와이어 옵션 |
| 주 전압 |
220~240VAC/ 50/60Hz, 180-264VDC |
| 역률(PF) |
≥0.96 |
| 총 고조파 왜곡(THD) |
＜10% |
| 출력 유형 |
비 SELV(비 절연) |
| 플리커 팩터 |
＜1% |
| 스트로보스코프 가시성 측정(SVM) |
＜0.4 |
| 스트로보스코프 효과의 인지성(Pst) |
＜1 |
| 단자 연결 |
간편한 배선을 위한 퀵 스크류 탑 엔드 캡 |
| 조명기구 전력 |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
광도계 시스템
| LED |
SMD2835(1W) |
| CCT(상관 색온도) |
단일 CCT(3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI(연색 지수) |
표준의 경우 >80Ra(더 높은 CRI의 경우 >90Ra 사용 가능) |
| 광생물학적 안전 |
RG0(위험 면제) |
| EEC(에너지 효율 등급) |
A++ |
| SDCM(색상 일치 표준 편차) |
＜5(SDCM＜3 옵션) |
| UGR(4H, 8H) |
24.9(교차) 23.4(세로) |
| 빔 각도 |
120° | 280° | 360° 옵션 |
| 평균 조명기구 유효 수명 |
61,000시간(L80B10) |
| e.o.l.에서의 루멘 유지율 |
>70% |
| 광효율 |
130LPW(PROLine) | 160LPW(PRIMELine) 옵션 |

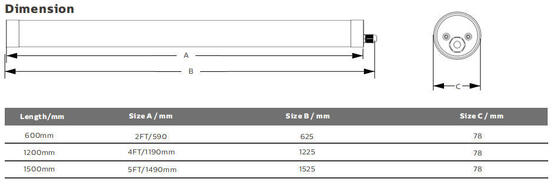

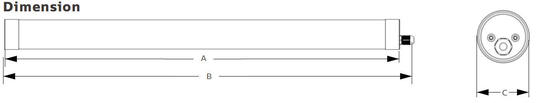

| 길이 |
2FT/600mm |
4FT/1200mm |
5FT/1500mm |
| 정격 전력 |
20W |
30W |
30W |
| 5000K, CRI>80에서 전달된 루멘(PRO) |
2,600lm |
3,900lm |
3,900lm |
| 5000K, CRI>80에서 전달된 루멘(PRIME) |
3,200lm |
4,800lm |
4,800lm |
작동 조건
| 작동 온도 / 습도 |
-20~ +60℃(-4°F ~ 140°F) / 5~85% RH, 비응축 |
| 보관 온도 / 습도 |
-40~ +80℃(-40°F ~ 176°F) / 5~85% RH, 비응축 |
| 평균 LED 유효 시간 L90B10 |
≥0.96 |
| 정격 공칭 수명(Tp＜70℃) |
최대 100,000H |
| 드라이버 MTBF |
500,000H, MIL-HDBK-217F(25℃) |
| 진동 방지 |
10~500Hz, 5G 12분 / 1주기, X, Y, Z 축을 따라 각각 72분 동안 |
| 음향 잡음 |
＜25dB(30cm 거리, 정상 작동) |
| 보증 |
5년 |
인증
| 글로벌 인증 |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| 보안 지침 |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC 지침 |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| 기타 지침 |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* 광속 허용 오차, 전력 허용 오차 및 색온도 허용 오차 ±5%, 5000K 및 CRI>80.
* 조명 빔, 광도 분포 및 광효율은 EN13032 규격 시리즈 및 LM-79 규격에 대해 EN ISO 17025:2005 규격에 따라 검사되었습니다.
* 최신 제품 정보 및 일반 보증 조건은 당사 웹사이트 www.DUALRAYS.com에서 확인하실 수 있습니다.
* 개별 지수에 대한 광속 및 전력에 대한 자세한 정보는 제품 데이터 시트에 표시되어 있습니다.
* 값은 LED 비닝으로 인해 변경될 수 있습니다.
* 데이터 시트의 매개변수는 Ta=25°C, 4000K/80Ra, 70Ra에서 10% 더 높은 효율을 기준으로 합니다.
설치 방법
천장 장착
천장에 나사 구멍을 뚫습니다. 클립을 나사로 천장에 고정합니다. 손으로 조명기구에 단단히 클릭합니다.

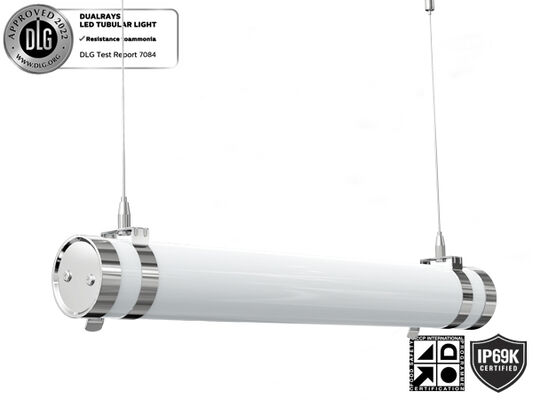

서스펜션
천장에 나사 구멍을 뚫습니다. 손으로 조명기구에 단단히 클릭합니다. 장착 후크를 천장과 클립에 설치하고 고정하여 서스펜션 키트의 길이를 조절합니다.
회전 가능한 천장 장착
천장에 나사 구멍을 뚫습니다. 클립으로 조명기구에 클릭합니다. 필요에 따라 각도를 회전합니다.
마그네틱 장착

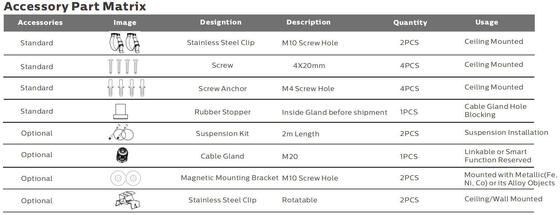

구성품 패키지에서 마그네틱 링이 있는 2PCS 클립을 꺼냅니다. 손으로 마그네틱 클립으로 조명기구에 단단히 클릭합니다. 필요한 경우 금속(Fe, Ni, Co) 또는 합금 물체 표면에 조명기구를 고정합니다.

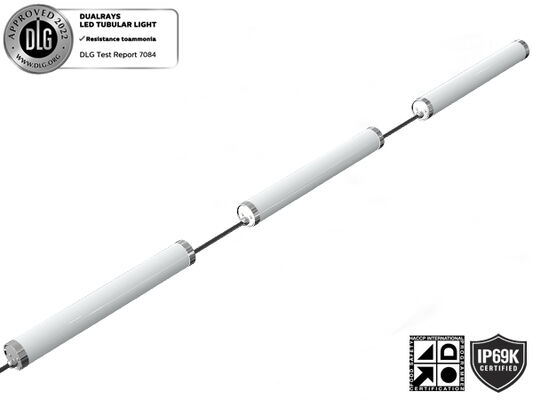

연결 가능한 연결
포장 사양
| 길이/mm |
내부 상자 |
외부 상자 |
수량/CTN |
단위 N.W |
G.W/상자 |
| 600 |
733x93x93mm |
748x294x304mm |
9PCS |
1.4Kg |
13.2Kg |
| 1200 |
1333x93x93mm |
1348x294x304mm |
9PCS |
2.1Kg |
19.8Kg |
| 1500 |
1633x93x93mm |
1648x294x304mm |
9PCS |
2.8Kg |
26.4Kg |
설치 및 안전 지침
- 감전을 방지하려면 설치 전에 전원 공급 장치가 꺼져 있는지 확인하십시오.
- 램프는 국가 전기 규정 및 해당 지역 규정에 따라 자격을 갖춘 전기 기술자 또는 기술자가 설치하고 작동해야 합니다.
- 램프를 조심스럽게 포장 해제하고 검사하고, 운송 중에 손상된 부분이 있으면 손상된 부분을 보고하고 모든 포장재를 보관하십시오.
- 램프가 손상된 경우 사용하지 마십시오!
제조업체 진술
DUALRAYS는 LED 조명기구의 국제 표준에 따라 DUALRAYS LED 하이베이 라이트(UFO 하이베이) 시리즈 제품은 실내 또는 반실외 중성 환경에만 적용할 수 있다고 공식적으로 주장합니다. DUALRAYS는 제품에 대한 완전한 보증을 약속합니다. 고/저온, 고습도, 고염도, 고암모니아 등과 같은 심각한 환경 적용은 제조업체의 공식적인 확인 없이는 허용되지 않습니다. 오용이 발생할 경우 보증 정책은 더 이상 보장되지 않습니다.
회사 역량
- 전문 팀:>15년 경력, 자체 공장, >10명의 엔지니어 팀, 강력한 생산 능력 및 QC 관리 시스템
- 신뢰할 수 있는 브랜드: 유럽 고객과의 안정적인 장기 협력 관계 구축, 더 나은 서비스를 위한 네덜란드 창고
- DIALux 시뮬레이션: 당사 엔지니어링 팀은 귀하의 응용 프로그램 매개변수를 기반으로 시뮬레이션 서비스를 제공합니다.
- 품질 표준: 모든 LED 조명 기구는 CE, RoHS 표준을 준수하며 TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 인증을 받았습니다.
배송 정보
소량 주문의 경우, 특급 배송을 권장합니다. 대량 주문의 경우, 해상 또는 기차 배송(유럽 목적지)이 가장 비용 효율적이지만 시간이 더 오래 걸립니다. 긴급 주문의 경우, 항공 화물을 공항으로 운송한 후 당사 배송 파트너가 귀하의 문 앞까지 배송하는 것을 제안합니다.
자주 묻는 질문
Q1: TB7 LED 튜브형 조명에 대한 보증은 무엇입니까?
RE: 5년 보증. 이 기간 동안 당사 측에서 품질 문제가 발생하면 배송비와 교체를 부담합니다.
Q2: 어떤 결제 방식을 수락하십니까?
RE: Western Union, PayPal, T/T, L/C를 포함한 여러 결제 방식을 수락합니다. 대량 주문에 대한 표준 결제는 T/T: 선불 30%, 배송 전 잔액 70%. PI에 제공된 은행 정보.
Q3: CRI란 무엇입니까?
RE: CRI(연색 지수)는 조명이 켜진 상태에서 색상이 얼마나 정확하게 나타나는지 나타냅니다. 더 높은 CRI는 더 높은 비용으로 더 나은 색상 정확도를 제공합니다. 표준 CRI는 >80Ra이며, 더 높은 비용으로 90Ra를 사용할 수 있습니다.
Q4: 하우징만 별도로 구매할 수 있습니까?
RE: 완제품 조명기구만 공급하지만 SKD/CKD(반제품/완제품) 옵션을 사용할 수 있습니다.
Q5: 우리나라로 수입하는 데 저렴한 배송비가 있습니까?
RE: 소량 주문의 경우, 특급 배송을 권장합니다. 대량 주문의 경우, 해상 또는 기차 배송(유럽 목적지)이 가장 비용 효율적입니다. 긴급 주문의 경우, 항공 화물을 공항으로 운송한 후 배송 서비스를 이용하는 것이 좋습니다.
Q6: 자체 시장 지위가 있는 경우 지원을 받을 수 있습니까?
RE: 자세한 시장 요구 사항을 알려주십시오. 논의하여 귀하에게 가장 적합한 솔루션을 찾기 위한 유용한 제안을 제안합니다.
Q7: 어떤 디밍 기능을 사용할 수 있습니까?
RE: DALI, PIR, 1-10V 디밍을 사용할 수 있습니다. 지능형 제어 옵션을 위해 주광 센서가 내장되어 있습니다.
Q8: TB7 LED 튜브형 조명의 적용 분야는 무엇입니까?
RE: 적용 분야는 다음과 같습니다. 형광 NCF 교체; 식품 가공 공장; 화학 시설; 동물 축사 창고; 세차장; 실외 및 실내 위치.
